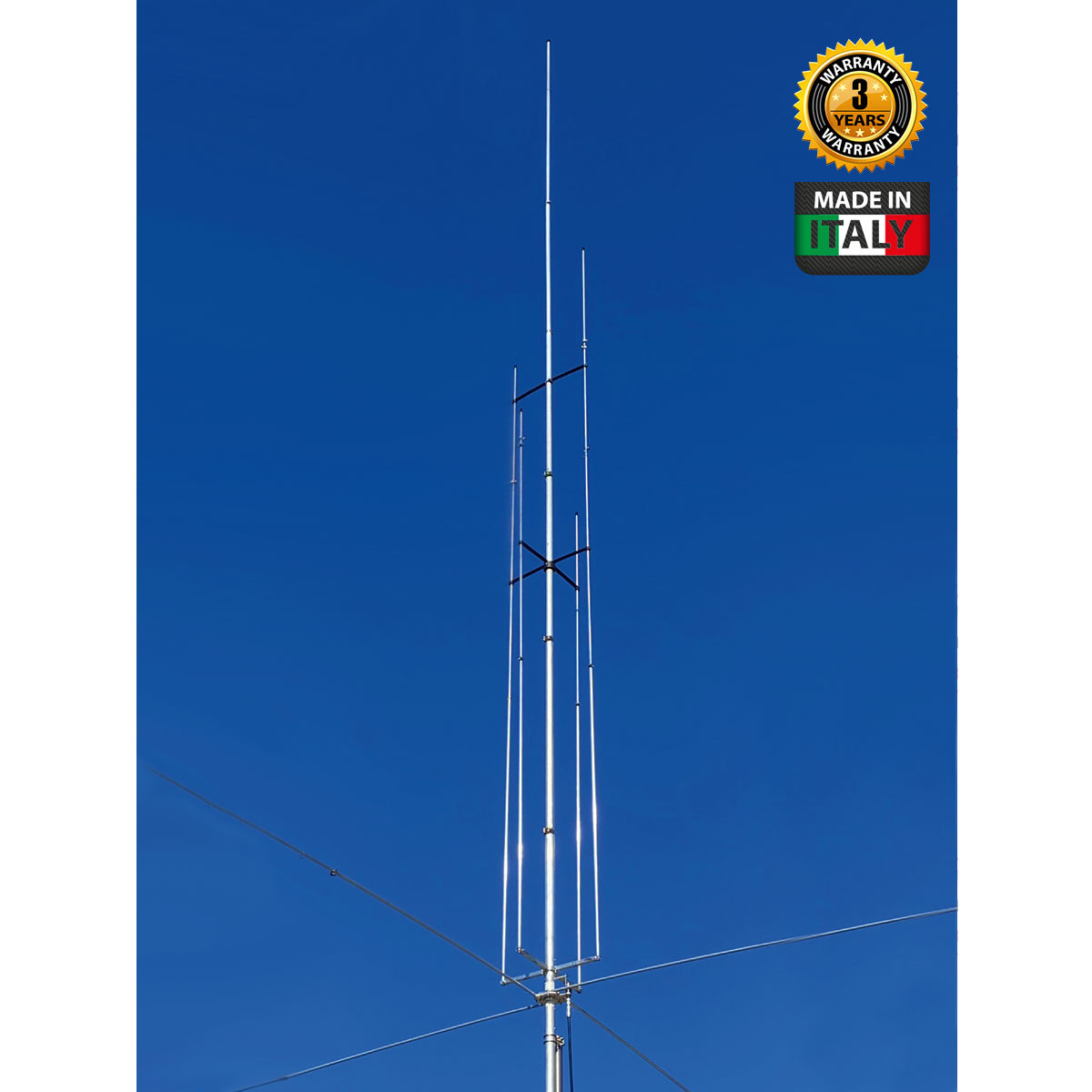

Grazioli MV6
antena bazowa 1/4 lambda na pasma 20-6m (14-50MHz)
Włoska antena Grazioli MV6:
- zakres pracy 14-50MHz (pasma amatorskie 20, 17, 15, 12, 10, 6m)
- 1/4 lambda GP (6,2m)
- 4 przeciwwagi 1/4 fali (2,7m)
- maksymalna moc doprowadzona 3kW ciągła
- świetne wykonanie mechaniczne
- zaprojektowana i wykonana w 100% we Włoszech
- każda antena posiada swój nr seryjny
- 3 lata gwarancji producenta.
Prezentacja na YouTube:https://www.youtube.com/watch?v=hJh2XVul44E
MV6 to wydajna i solidna antena spełniająca wysokie standardy marki Grazioli.
Podstawową ideą było stworzenie wydajnej anteny bez stosowania pułapek zmniejszających jej efektywność oraz bez stosowania transformatorów impedancyjnych ograniczających jej moc użytkową.
Wychodząc z tych założeń Grazioli stworzyło MV6 - efektywną antenę na wszystkich obsługiwanych pasmach.
Grazioli MV6 to pionowa antena bazowa przeznaczona do pracy w popularnych pasmach amatorskich:
Antena zasilana jest bezpośrednio, bez użycia adapterów lub transformatorów impedancyjnych, które wprowadzałyby straty i ograniczały moc.

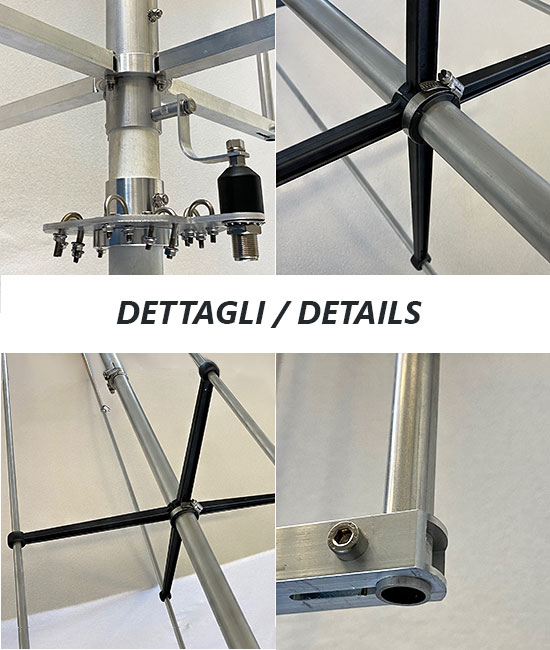

Kalibracja odbywa się poprzez regulację teleskopowych części końcówek i środkowego trzpienia, każda częstotliwość jest niezależna i nie wchodzi w interakcje z innymi pasmami, z wyjątkiem pasma 17m, które również określa rezonans na 6m.
Zalecamy użycie analizatora antenowego, co znacznie ułatwia kalibrację.
Instrukcja obsługi:https://www.grazioliantenne.com/download/IM007R0_Grazioli_MV6_Manual.pdf

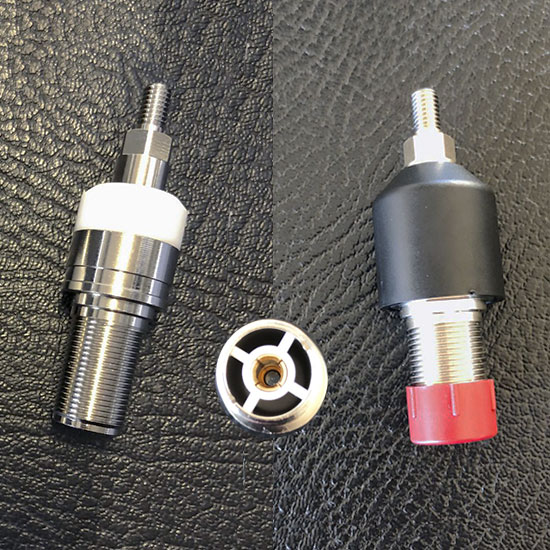

Specjalne złącze antenowe SO-239
Złącze zostało zaprojektowane i wyprodukowane bezpośrednio przez Grazioli, ma impedancję 50 Ohm i może być używane do 500MHz. Niezawodne złącze jest w stanie wytrzymać ciągłą transmisję 5kW CW przy 30MHz i ponad 3kW przy 50MHz.
Korpus wykonany jest z niklowanego mosiądzu CW614N, a pin jest pozłacany 24-karatowym złotem, aby uniknąć utleniania i wyposażony w izolator z 4 ostrzami, który utrzymuje swoje wyśrodkowanie i elastyczność, zapobiegając utracie kontaktu.
Część izolacyjna wykonana jest z PTFE (teflonu), który jest jednym z najlepszych materiałów izolacyjnych ze względu na wyjątkowe właściwości elektryczne (niska stała dielektryczna i zmniejszony współczynnik strat) i termicznych (temperatura pracy od -100° do +260°) i jest chroniona specjalną elastomerowa nasadka zapobiegająca przenikaniu wody i wilgoci.

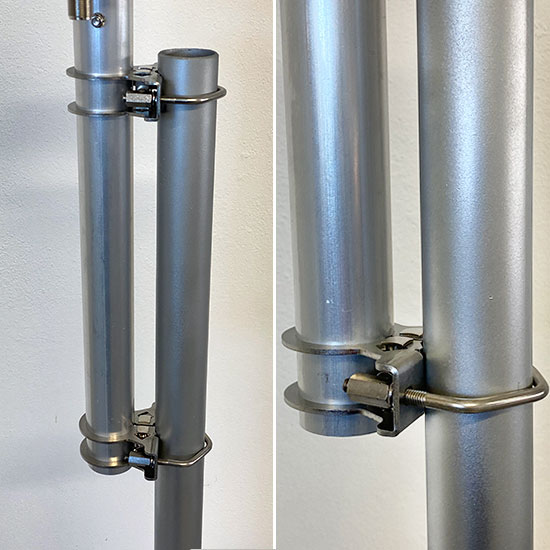

Maszt anteny i uchwyty
Uchwyt masztowy wykonany jest ze stali nierdzewnej AISI304.
Montujemy go za pomocą dwóch specjalnych cybantów.
Bardzo sztywny maszt zapewnia stabilną pracę nawet przy mocnym wietrze.
Specyfikacja
- produkcja: Włochy
- długość całkowita: 675cm
- zakres pracy: w zakresie 14-50MHz
- szerokość pasma pracy z SWR poniżej 2:1 >1.5MHz
- maksymalna moc doprowadzona: 3000W ciągła (wszystkie emisje)
- impedancja: 50 ohm
- SWR / rezonans: <1.5
- zysk: 0.0dBd / 2.15dBi
- długość fali: 1/4 fali
- liczba przeciwwag: 4
- długość przeciwwagi: 270cm
- promieniowanie: dookólne
- polaryzacja: wertykalna (pionowa)
- złącze antenowe: SO-239 UHF PTFE
- odporność na wiatr: do 130km/h (przy zastosowaniu odciągów, antena nieoblodzona)
- obciążenie wiatrowe: 0,4 m²
- materiały: aluminium, włókno szklane, mosiądz, PTFE
- wymagana średnica montażowa masztu: fi 40-54mm
- waga: ok. 7,7kg
Zawartość przesyłki ze sklepu Konektor:
- antena HF Grazioli MV6 14-50MHz
- dowód zakupu (paragon lub faktura VAT)
Dostępność: Czekamy na dostawę
