JNCRadio SV4401A analizator antenowy 50kHz – 4.4GHz VNA dotykowy wyświetlacz 7”

Dostępność: Wysyłka 24h
Przy każdym produkcie podany jest czas realizacji podany w dniach roboczych bądź informacja o sprowadzeniu towaru na zamówienie / niedostępności / oczekiwaniu na dostawę itp. Jeśli w zamówieniu są towary z dłuższym czasem realizacji to czekamy z wysyłką do momentu skompletowania zamówienia. Przesyłki realizowane są od poniedziałku do piątku.
Producent: JNCRadio
Kod produktu: 6528
Podczas rozmowy telefonicznej lub mailowej powołaj się na kod produktu, co ułatwi udzielenie informacji przez obsługę sklepu na temat wskazanego artykułu. Wyszukiwarka sklepu działa po wpisaniu kodu produktu, dlatego w czasie rozmowy telefonicznej możemy podać Ci kody, które mogą Cię zainteresować i łatwo znajdziesz je w sklepie.

Pobierz kartę produktu

Cena: 2 475,00 zł z VAT 2 012,20 zł netto

Ilość

Zapytaj sprzedawcy: Numer telefonu

42 671 98 07 lub

512 093 509

sklep@konektor5000.pl

Kliknij i sprawdź warunki darmowej dostawy!

Opis produktu
Opinie
Produkty pokrewne
Formularz kontaktowy

JNCRadio

Chińska marka stworzona przez krótkofalowców w 2020 roku. Znaczna część produktów tej firmy skierowana jest do radioamatorów, których celem są łączności terenowe. Popularność zdobyła dzięki szczególnie udanych antenach przenośnych GP JPC-12 oraz MC-750. Firma Konektor jest oficjalnym polskim dystrybutorem JNCRadio / Chelegance.

JNCRADIO analizator antenowy SV4401A – 4.4G VNA
zakres pracy 50kHz – 4.4GHz, duży dotykowy wyświetlacz 7”

JNCRadio SV4401A - analizator antenowy:

obsługiwany zakres częstotliwości 50kHz - 4400MHz (HF / VHF / UHF)
duży dotykowy ekran IPS LCD 7″ 1024x600
czas pracy ok. 4h - wbudowane dwa akumulatory 3350 mAh (2x ogniwo 18650)
do 1000 punktów pomiarowych
4x szybszy od popularnego NanoVNA-F (400 punktów na sekundę)
złącza antenowe N
zestaw kalibracyjny
walizka
złącze USB-C do ładowania i komunikacji z PC.

JNC Radio SV4401A na YouTube:
https://youtu.be/m8T4I4Pv-4A

SV4401A umożliwia testowanie anten pracujących w pasmach MF/HF/VHF/UHF takich jak anteny KF, anteny WiFi i Bluetooth, anteny GPS i pozostałych.

Może być również używany do pomiaru filtrów, wzmacniaczy, tłumików, kabli, duplekserów, triplekserów i innych elementów toru antenowego.

Wybrane możliwości SV 4401 A:

szybki test dopasowania anteny
strojenie anteny do rezonansu
pomiary porównawcze (np. przed i po burzy)
pomiar pojemności lub indukcyjności obciążeń reaktancyjnych
wykres Smitha
pomiar charakterystyki filtrów
wykonanie pomiarów charakterystyk anten.

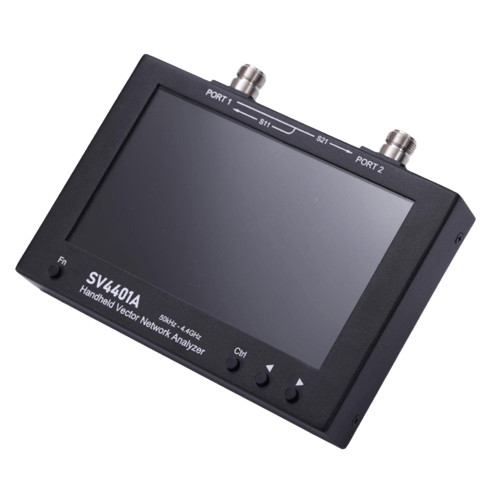

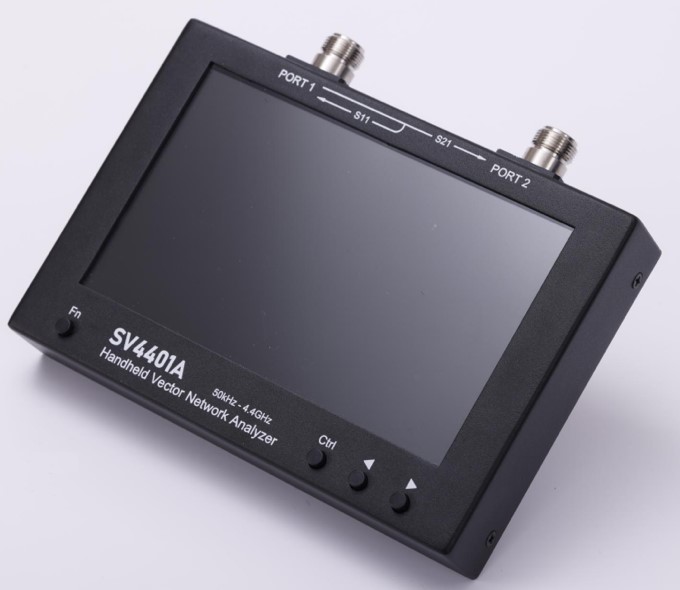

SV4401A to przenośny wektorowy analizator sieci (VNA) o zakresie częstotliwości 50 kHz ~ 4,4 GHz.

Może być używany do pomiarów S11 i S21. Zakres dynamiki S21 SV4401A wynosi 75 dB, podczas gdy zakres dynamiki S11 wynosi 50 dB.

Wprowadzenie do CV4401A:
https://youtu.be/m8T4I4Pv-4A

Proces kalibracji CV4401A:
https://youtu.be/m8T4I4Pv-4A

Upgrade oprogramowania dla CV4401A:
https://youtu.be/2FudIzzhlhs

Oprogramowanie PC:
https://chelegance.github.io/WIKI/METER/SV4401A/SV4401A/#desktop-software-packages

Specyfikacja:

Parameter	Specification	Conditions
Frequency range	50kHz ~ 4.4GHz
RF output power	-42dBm ~ -12dBm	Step size: 1dB
Connector type	N-K
RF input power	0dBm (Max)	DC<5V
Frequency accuracy	<±1ppm	<140MHz
	<±5kHz	>140MHz
S21 dynamic range	75dB	<3GHz
	60dB	>3GHz
S11 dynamic range	50dB	<3GHz
	40dB	>3GHz
Sweep points	1001	101-1001
Sweep time	400p/s	f>140MHz
IF bandwidth	12.5kHz（default）	6.25k/3.12k/1k/300Hz/100Hz/30Hz
Traces	7
Markers	8
Calibration Storage	12
Storage	8GB SDCard built-in
Display	7-inch IPS LCD	resolution：1024×600
Touch Screen	Capactive
Power consumption	5W
Battery	Built-in 2x18650	3.6V/3350mAh×2, 4 hours with 50% screen light
Charging/Data port	USB Type-C
Charging voltage	4.7V ~ 5.5V	a 5V/2A powersource is recommended
Power output	USB 5V/1A
Dimensions	190mmx130mmx30mm
Shell material	Iron
Weight	1.15kg	Device
	1.65kg	W/ acc and package
Operating temperature	0℃-45℃

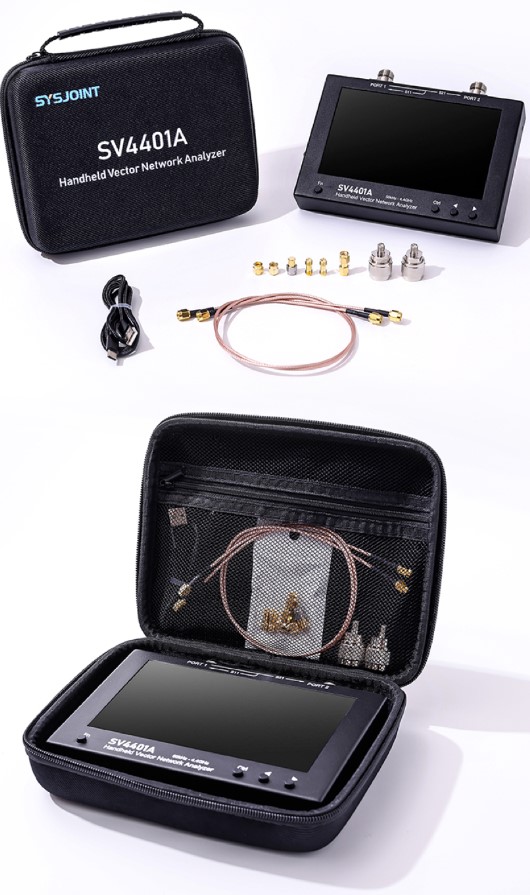

Zawartość przesyłki ze sklepu Konektor:

JNCRADIO SV4401A – 4.4G VNA
kabel USB
2x adapter N/SMA
2x adapter SMA-F/SMA-F
adapter SMA-M/SMA-M
zestaw kalibracyjny SMA (otwarty, zwarty, 50 omów)
2x kabel 50 cm RG-316 z wtykami SMA
mini walizka transportowa
dowód zakupu (paragon/faktura VAT)
