KL 703 - wzmacniacz mocy od renomowanej włoskiej firmy RM Italy.
Zakres pracy 25-30MHz
, wysterowanie z mocy doprowadzonej 1-35W AM/FM/SSB/CW.

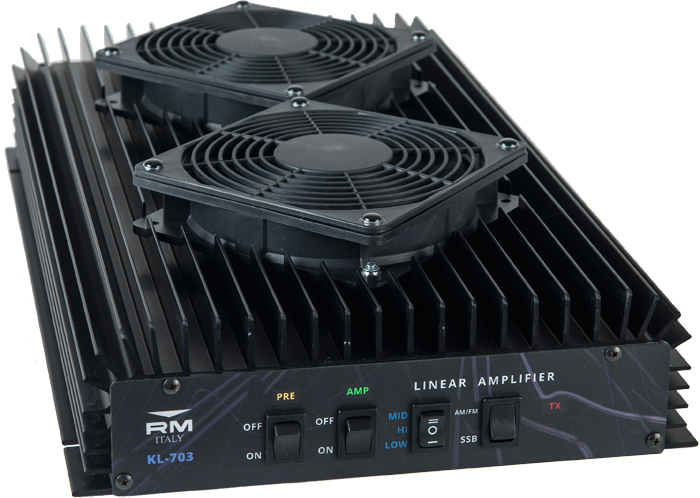

Zintegrowane wentylatory zapewniają odpowiednie chłodzenie.
Wzmacniacz antenowy polepsza wyraźnie zasięg nadawania oraz odbioru w niewielkim stopniu (dzięki wbudowanemu przedwzmacniaczowi +25dB).

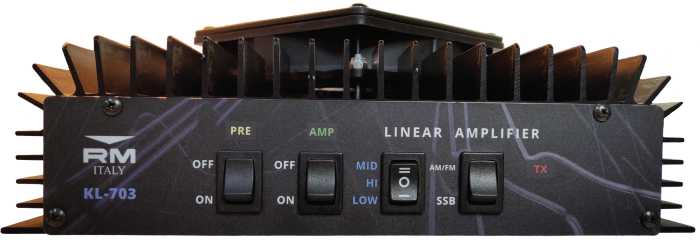

Przedwzmacniacz (25db) włączany jest przełącznikiem z lewej strony frontu urządzenia. Gdy jest włączony pali się zielona lampka sygnalizująca. Wzmacniacz może być wpięty w instalację antenową na stałe, ale nie musi być cały czas używany (możemy np. używać tylko przedwzmacniacza).
Drugi przełącznik to włącznik/wyłącznik wzmacniania mocy wyjściowej.
Trzeci przełącznik od lewej służy do wyboru jednego z
trzech poziomów mocy wyjściowej.
Ogromną zaletą tej funkcji jest fakt, że nie jest wymagana ingerencja w radiotelefon, by uzyskać odpowiednie wysterowania wzmacniacza.
Przełącznik pierwszy z prawej odpowiada za wybór odpowiedniej emisji AM FM/SSB. Ważne, by zawsze był ustawiony zgodnie z wybraną emisją w radiotelefonie.
KL 703 możemy sterować z mocą doprowadzoną 1-35W.
Instalacja RM KL-703

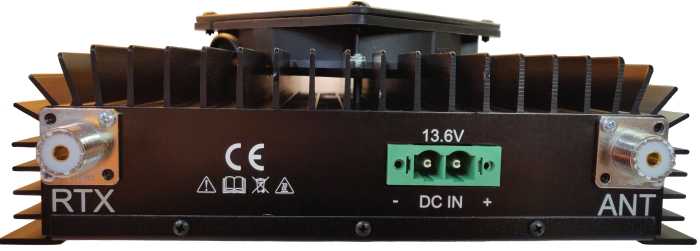

Wzmacniacz jest prosty w montażu, wystarczy go podłączyć w tor antenowy (między radiotelefon a antenę). Należy dostarczyć do niego odpowiednie zasilanie (zobacz dane techniczne - pobór prądu).
Stanowczo odradzamy podłączanie wzmacniacza za pomocą wtyku do gniazda zapalniczki samochodowej.
Do wzmacniacza potrzebny jest opcjonalny kabel połączeniowy radiotelefon-wzmacniacz o długości co najmniej 90cm.
Rekomendujemy wysokiej jakości
kabel niskostratny o długości 100cm z zalutowanymi wtykami.
Wzmacniacz należy stosować tylko z bardzo dobrze zestrojoną anteną (VSWR <1.5).
Przy wysokim SWR może się uszkodzić końcowy stopień mocy, który nie podlega gwarancji.
Maksymalną moc można uzyskać przy mocy doprowadzonej 30-35W (rezultat ~300-500W).
By połączyć dużą moc z czystą modulacją (bez zniekształceń) nie należy doprowadzać do wzmacniacza maksymalnej mocy.
Optymalne ustawienie dla AM/FM to >10W. Doprowadzenie zbyt dużej mocy wejściowej do wzmacniacza grozi uszkodzeniem urządzenia.
Stosowanie wzmacniaczy mocy w paśmie 27MHz jest w naszym kraju niedozwolone.
Przyrost osiągów nadawania
Aby podnieść sygnał o 1S należy dostarczyć ok. 4-krotnie więcej mocy.
Czyli: 1W - 4W - 16W - 64W - 256W itd.
Podsumowując: zwiększając moc radiotelefonu z 4W do 40W nie będziemy 10 razy dalej/głośniej nadawać, sygnał wzrośnie o ok. 2S.
